Предварительная сушка для печей карбонизации ЕККО
Предварительная сушка (ПС) — это устройство для автоматической подготовки теплоносителя — сушильного агента, для использования его в сушильных устройствах. Основа теплоносителя — это избыточное тепло выделяемое в процессе пиролиз.
Описание
Предварительная сушка используется для «быстрого и эффективного» удаления влаги из древесины для получения сухого сырья для пиролиза. Контактная сушка происходит за пределами, камеры сушки/пиролиза, что позволяет существенно сократить длительность цикла и увеличить производительность печи от 50 до 100%, при использовании «свежей» древесины. Предварительная сушка сырья может осуществляться, как в вагонетках для печей «ЕККО«, так и в отдельной камере непрерывного или периодического действия, для «Био-печей«. Использование камеры или сушильного барабана в качестве предварительной сушки, существенно увеличивает КПД процесса, ввиду специальной конструкции камеры, которая обеспечивает минимальные теплопотери и максимально эффективный контакт теплоносителя с сырьем.
Предварительная сушка сырья, не только снижает длительность процесса, но и влияет на качество и выход древесного угля. Рекомендуется применять предварительную сушку сырья для влажности >30% .
Основные преимущества предварительной сушки:
- Увеличение производительности печи
- Увеличение % выхода угля
- Эффективная сушка «сырья»
- Компактность
- Простая эксплуатация
- Низкая стоимость
- Безопасность
Из приведенной далее таблицы, Вы сможете наглядно заметить разницу в длительности цикла при различной влажности сырья для получения древесного угля.
| Относительная влажность древесины, % | Длительность цикла, ч. |
| < 20 | > 12 |
| < 40 | > 16 |
| < 55 | > 24 |
| < 70 | > 36 |
КОМПЛЕКТ ПОСТАВКИ ПРЕДВАРИТЕЛЬНОЙ СУШКИ
| № | Наименование элемента | Примечание | Кол-во, шт |
| 1 | Дымосос высокотемпературный | T < 400ºC | 1 |
| 2 | Термопара ТХА | T < 800ºC | 1 |
| 3 | Смеситель тепловой | Для разбавления теплоносителя холодным воздухом < 200ºC, оптимальная сушка древесины | 1 |
| 4 | Распределитель тепловой | Для распределения тепла по двум вагонеткам | 1 |
| 5 | Эстакада для вагонеток | Место под установку вагонеток | 2 |

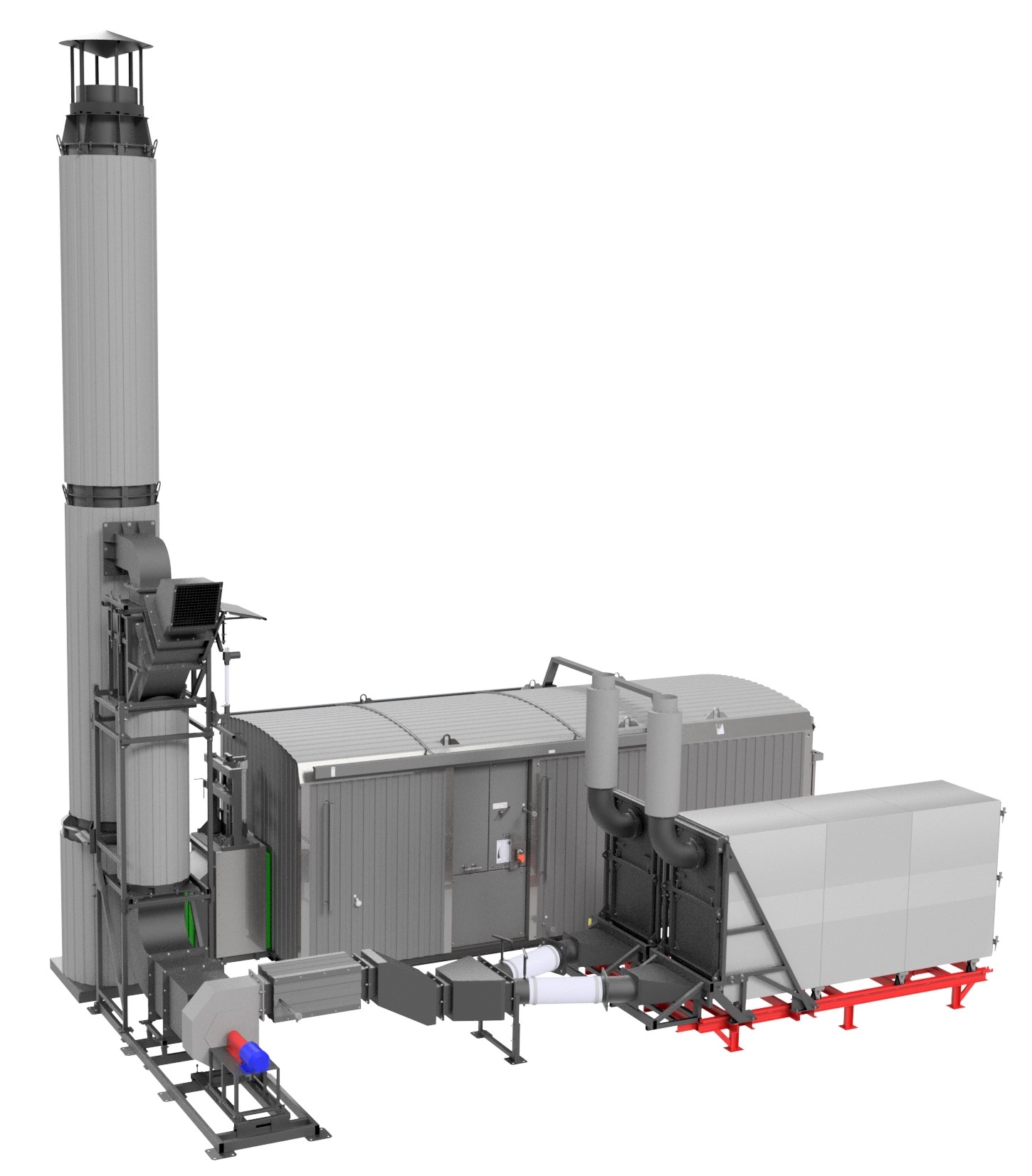

ОПИСАНИЕ УСТРОЙСТВА ПРЕДВАРИТЕЛЬНОЙ СУШКИ
Избыточное тепло выделяемое в результате карбонизации растительного сырья попадает в дымовую трубу, с использованием высокотемпературного дымососа 1. Горячий газ подается в смеситель 3, где происходит понижение до необходимой температуры теплоносителя, путем смешения с холодным воздухом, после чего подготовленный теплоноситель через распределительный коллектор 4 подается в сушильное устройство 5, в данном случае на тележку для печи.
ПРЕДВАРИТЕЛЬНАЯ СУШКА в вагонетках печи карбонизации «ЕККО»
Техническое описание
Варианты устройств для предварительной сушки сырья
- Камерная сушка периодического действия
- Тоннельная сушка непрерывного действия
- Шахтная сушка непрерывного действия
- Барабанная сушка непрерывного действия
- Вагонетки для печей типов “ЕВРО”. При использовании предварительной сушки рекомендуется увеличить количество вагонеток для одной печи до 8 шт. Так же рекомендуется «закрыть» вагонетки от атмосферного воздействия.
