Блок рекуперации избыточного тепла от БИО-ПЕЧИ

Блок рекуперации избыточного тепла от БИО-Печи предназначен для получения тепловой энергии в виде: дымовых газов, горячей воды, горячего воздуха и прочих теплоносителей.

    telegram whatsapp viber

    ОПИСАНИЕ

    Блок изготовлен ​​из жаропрочной стали и изолирован минеральной ватой высокого качества. Базовый комплект поставки предусматривает отбор избыточного тепла при работе Био-Печи, которые имеют высокие температуры 1000-1200°С и понижение их температуры до необходимой от 60 до 300°С. Превосходный тепловой баланс сушки достигается за счет регулируемых каналов холодного воздуха, то есть понижение температуры дымовых газов достигается за счет разбавления их холодным воздухом.  Блок рекуперации предусматривает систему для автоматического контроля температуры теплоносителя в рамках заданной температуры (60-300°С).

    Получаемый теплоноситель не имеет следов несгоревших продуктов пиролиза, то есть не имеет запаха и может использоваться напрямую для сушки сырья для карбонизации и угольных брикетов для кальяна или BBQ. Блок рекуперации избыточного тепла может быть соединен с барабанной сушильной установкой или с установкой для сушки угольного брикета.

    По-согласованию блок рекуперации может быть укомплектован газо-воздушным или газо-водяным теплообменником.

    Технические параметры

    НаименованиеОписание
    1Смесительизготовлен из устойчивых к высоким температурам материалам с изоляцией минеральной ваты
    2Дымосос теплоносителяПиковое потребление 2,2-14 кВт/час
    3Электрическая панель Schneider/Siemens
    4Система автоматикиOwen / Schneider
    5Габаритные размеры Длина: 12700 мм / Ширина: 700 мм
    6Вес1 200 кг
    7Температура теплоносителя80-300°С

    *Мощность дымососа зависит от выбранной модели БИО-ПЕЧИ, производительности печи и необходимых параметров сушки.

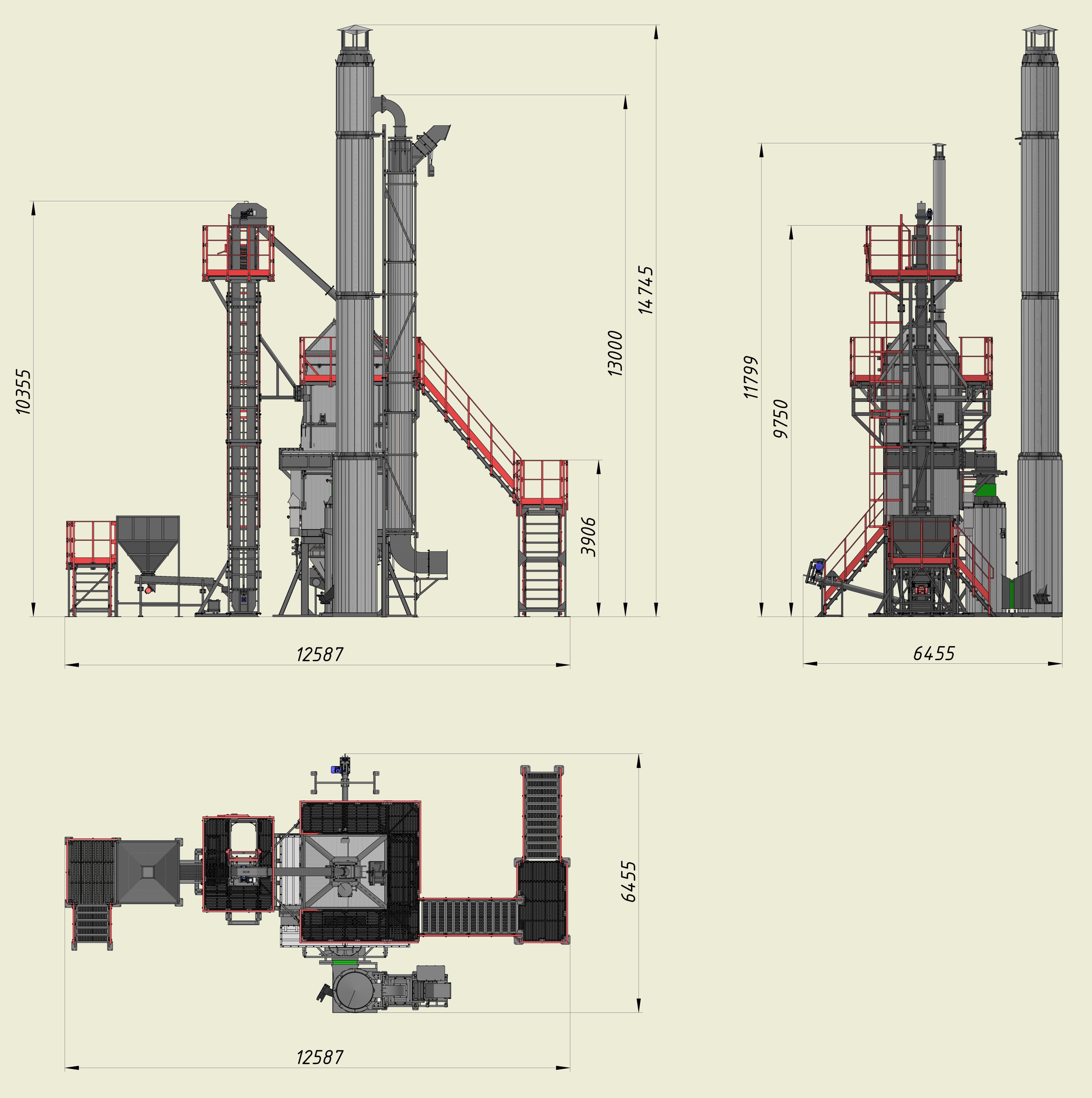

    Габаритные размеры и элементы БЛОКА РЕКУПЕРАЦИИ

    № Наименование элементаСхемаПримечание
    1Козырек дымовой трубы AВходит в комплект поставки БИО-ПЕЧИ
    2Блок соединения с дымовой трубыAВходит в комплект поставки Блока рекуперации выполнен из жаростойких материалов
    3Дымовая труба AВходит в комплект поставки БИО-ПЕЧИ
    4Труба смесителя AВыполнена из жаростойких материалов и изолирована минеральной ватой
    5Воздушный смесительBОснащена электрическим регулируемым приводом, обеспечивает разбавление теплоносителя атмосферным воздухом для понижения его температуры
    6Дымосос электрическийCОбеспечивает отбор теплоносителя и направление его в источник потребления

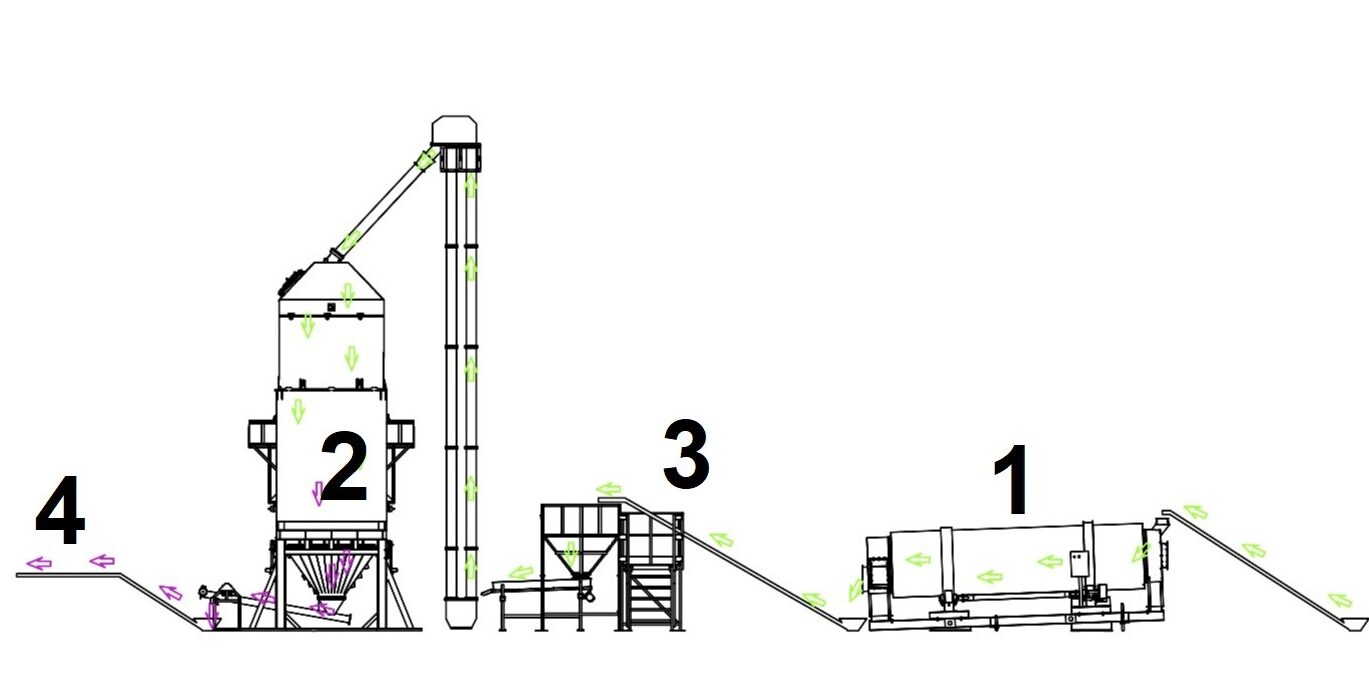

    Схема блока рекуперации
