Wärmerückgewinnungseinheit aus dem BIO-OFEN
Die Wärmerückgewinnungsanlage des BIO-Ofens ist für die Rückgewinnung von Wärmeenergie in Form von Rauchgasen, Heißwasser, Heißluft und anderen Wärmeträgern ausgelegt.
BESCHREIBUNG
Das Gerät ist aus hitzebeständigem Stahl gefertigt und mit hochwertiger Mineralwolle isoliert. Die Basisausstattung umfasst die Entnahme der überschüssigen Wärme aus den Bio-Öfen, die hohe Temperaturen von 1000-1200 °C aufweisen, und die Absenkung der Temperatur auf die erforderlichen 60-300 °C. Das perfekte thermische Gleichgewicht des Trocknungsprozesses wird durch kontrollierte Kaltluftkanäle erreicht, was bedeutet, dass die hohe Temperatur der Rauchgase durch Beimischung von kalter Luft gesenkt wird. Die Wärmerückgewinnungseinheit verfügt über ein System zur automatischen Regelung der Kühllufttemperatur innerhalb der Zieltemperatur (60-300 °C).
Das entstehende Medium für die Trocknung ist frei von unverbrannten Pyrolyseprodukten, d.h. geruchsneutral und kann direkt zur Trocknung von Verkohlungsrohstoffen und Holzkohlebriketts für Wasserpfeife oder BBQ verwendet werden. Die Wärmerückgewinnungseinheit kann an einen Trommeltrockner oder eine Kohlebrikett-Trocknungseinheit angeschlossen werden.

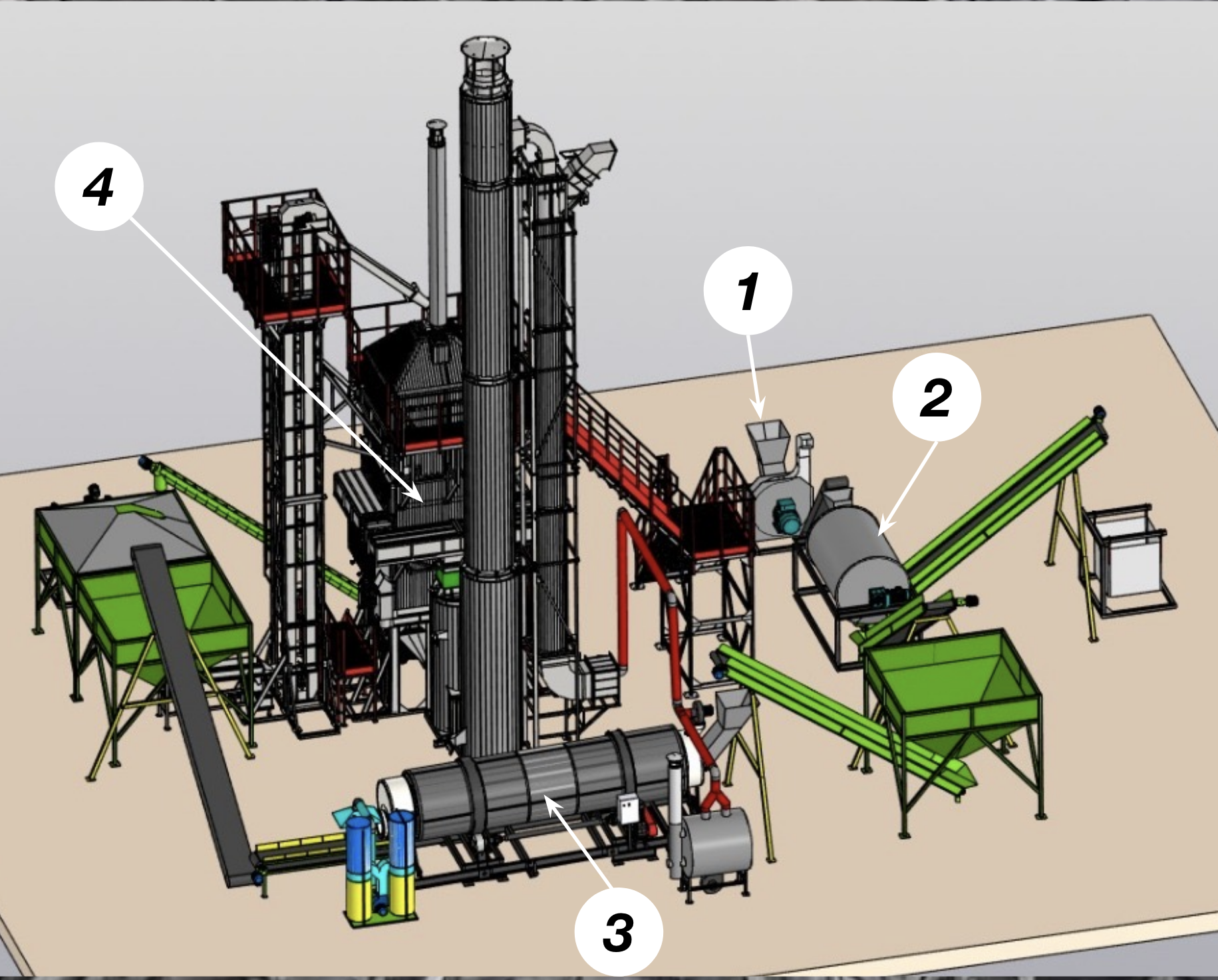

- DRUM DRYER
- BIO-KILN
- RAW MATERIAL LOADING DEVICES
- CHARCOAL UNLOADING DEVICES
Auf Anfrage kann die Rückgewinnungseinheit mit einem Gas-Luft- oder Gas-Wasser-Wärmetauscher ausgestattet werden.
Technische Parameter
| № | Benennung | Beschreibung |
| 1 | Mischeinheit | aus hochtemperaturbeständigen Materialien mit Isolierung aus Mineralwolle |
| 2 | Luftabzug | Spitzenverbrauch 2,2 – 14 kWh |
| 3 | Elektrische Schalttafel | Schneider / Siemens |
| 4 | Steuerungseinheit | Owen / Schneider |
| 5 | Gesamtabmessungen | Länge: 12700 mm / Breite: 700 mm |
| 6 | Gewicht | 1 200 kg |
| 7 | Temperatur der Trocknungsluft | 80-300°С |
*Die Leistung des Rauchabzugs ist abhängig vom gewählten BIO-OFEN-Modell, der Ofenleistung und den erforderlichen Trocknungsparametern.

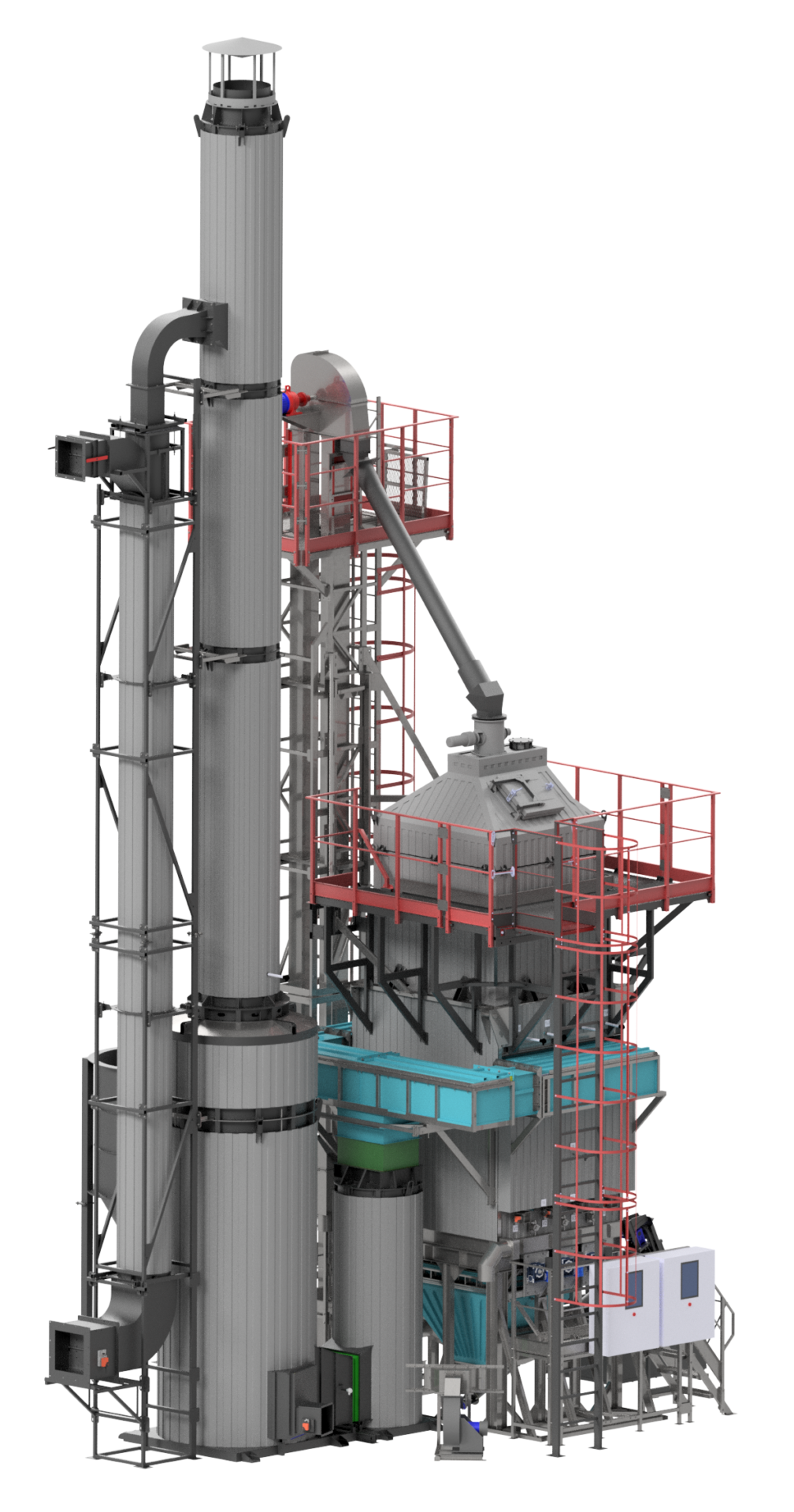

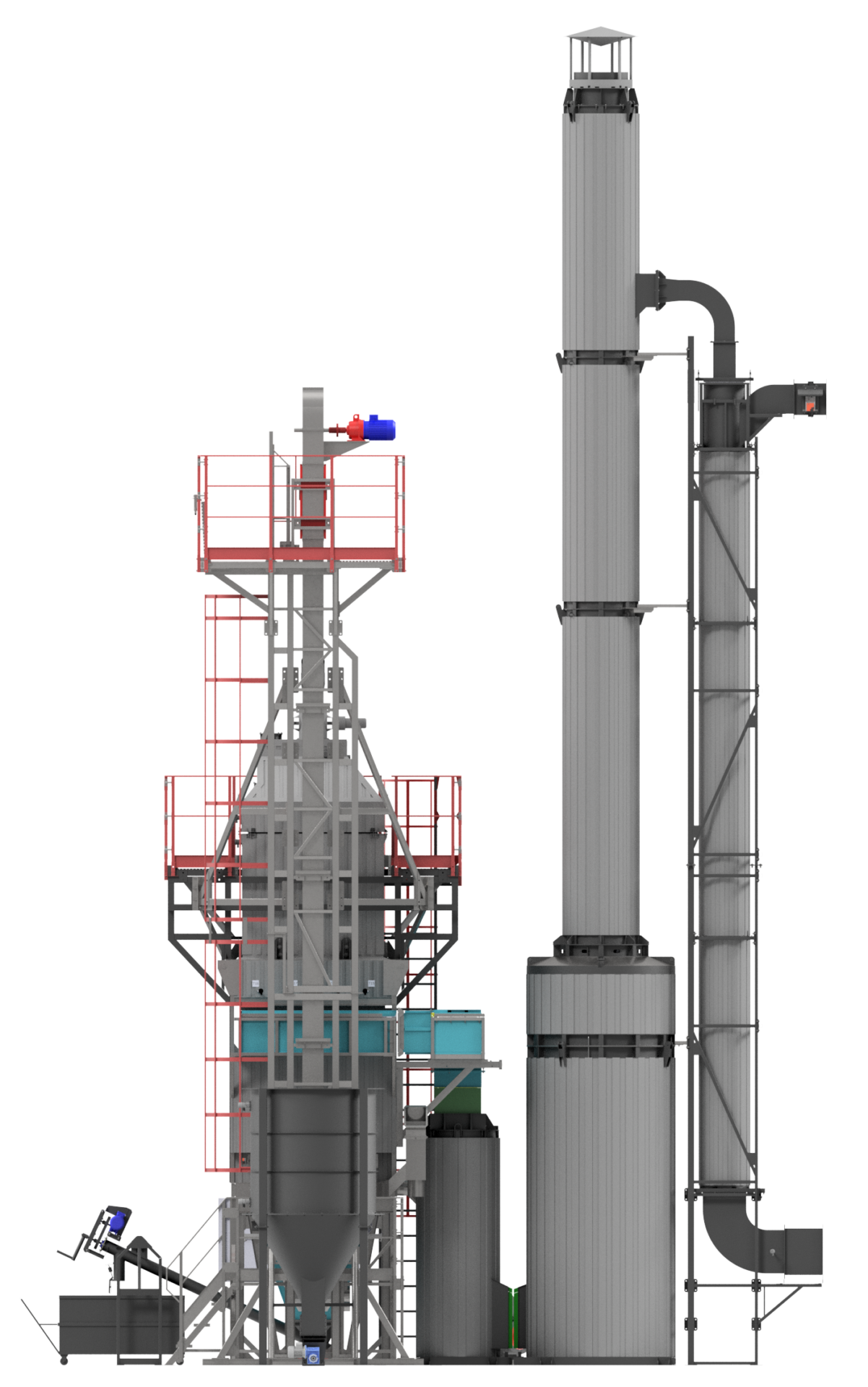

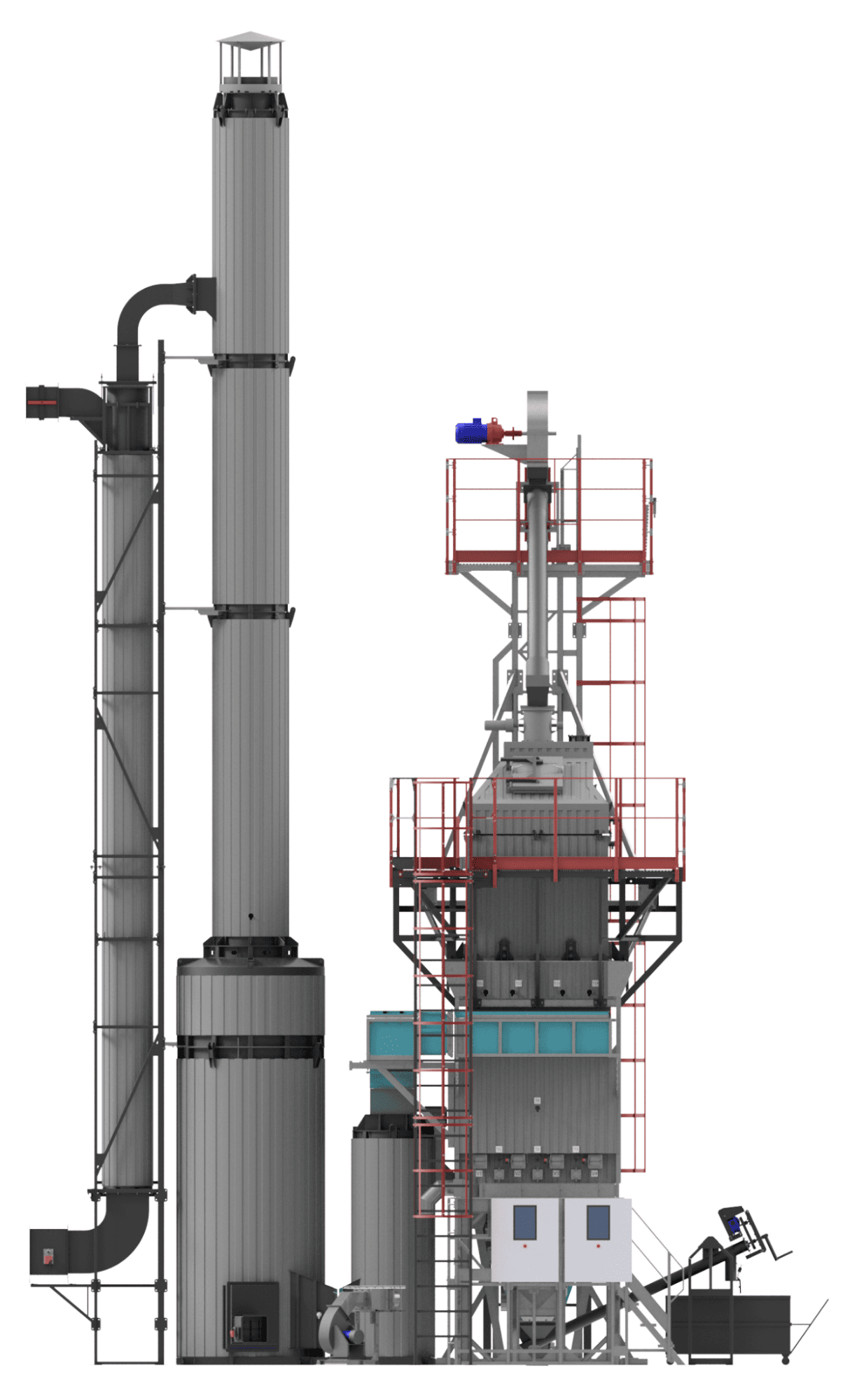

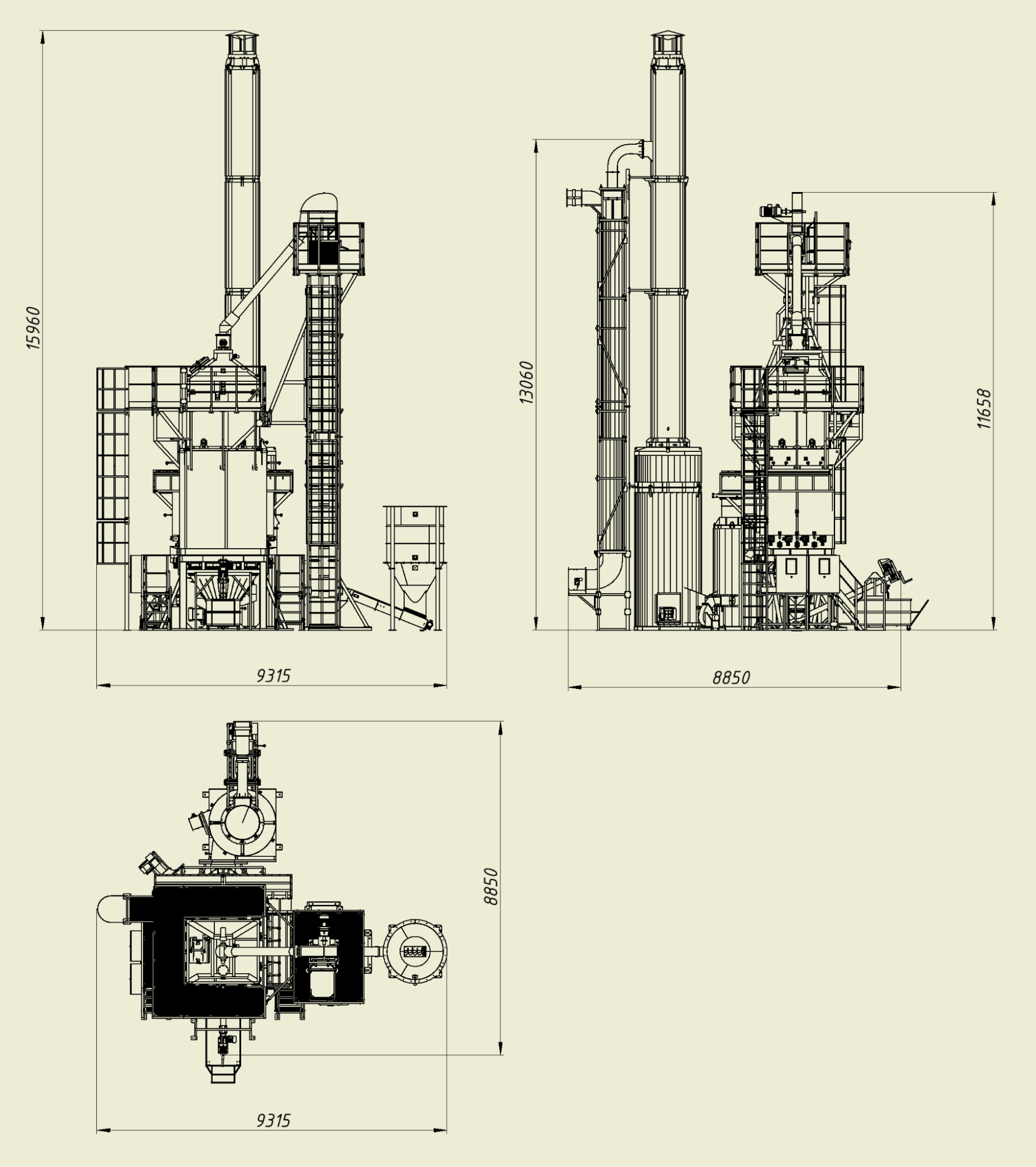

Gesamtabmessungen und Elemente der RÜCKGEWINNUNGSEINHEIT
| № | Komponenten | Schema | Anmerkung |
| 1 | Schornsteinabdeckung | A | Im Lieferumfang des BIO-Ofens enthalten |
| 2 | Verbindungselement vom Schornstein | A | Im Lieferumfang enthalten. Die Rückgewinnungseinheit ist aus hitzebeständigen Materialien gefertigt |
| 3 | Schornstein | A | Im Lieferumfang des BIO-Ofens enthalten |
| 4 | Mischrohr | A | Aus hitzebeständigen Materialien hergestellt und mit Mineralwolle isoliert |
| 5 | Luftmischer | B | Ausgestattet mit einem elektrisch gesteuerten Stellantrieb, der dafür sorgt, dass die Trocknungsluft mit Umgebungsluft vermischt wird, um die Temperatur zu senken |
| 6 | Elektrischer Rauchabzug | C | stellt sicher, dass die Trocknungsluft entnommen und zur Verbrauchsquelle geleitet wird |
Schematische Darstellung der Wärmerückgewinnungsanlage
